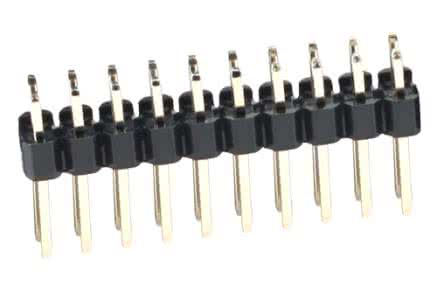

排針排母插拔力測試要點
瀏覽次數：0 發布時間:2017-06-22 14:45:15
連接器：排針排母加工在制造或使用過程中接觸端子(導體)的狀態(位置)，避免外力(如製造過程焊線時的拉扯;SMT過程的熱變形力量。
插拔時的力量，使用過程衝擊或振動產生的力等)使接觸端子(導體)偏離工作位置，導致連接功能喪失。
測試要點：
測試對像為整個連接器，(重點為對插接觸點）
測試作用軸為連接器正常使用的方向(端子組裝的反方向)。.
除非特別指定，速度為25.4mm/minute。
為破壞性測試。
規范要求：一般設定最小值(4.9N Min.)。
定義端子保持力是為了確保端子(導體)固定在塑膠內，已組裝在塑膠內的端子在製造過程中(如焊接/產品搬運過程中的拉扯/SMT過程)和使用過程中(如公母對插過程。
排針排母加工受到振動和衝擊)均會收到外力作用，所以端子和塑膠的保持力必須足夠，不會使端子在受到意外力后產生退 PIN，導致連接中斷，連接功能失效。
